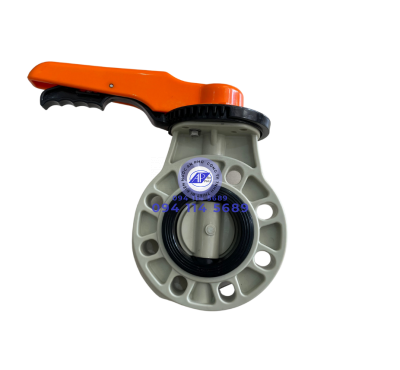

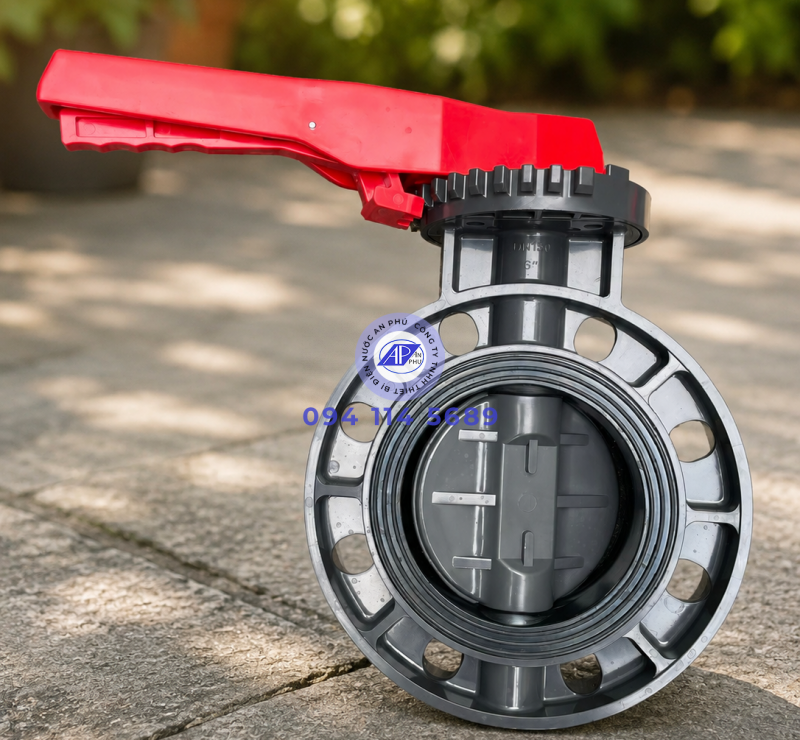

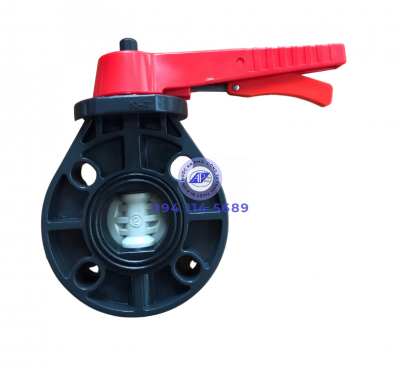

Ⅰ. Van bướm nhựa tay gạt UPVC là gì ?

- VAN BƯỚM TAY GẠT BẰNG NHỰA là loại van được sản xuất từ nhựa UPVC, PPH , PP , FRPP, PVDF ..... chuyên dùng để chặn dòng chảy. Thiết kế của van bướm dẹp nê lắp đặt dễ dàng và không tốn diện tích, chỉ cần kẹp bằng mặt bích ở 2 đầu đường ống. Chính vì vậy van bướm được sử dụng rất phổ biến.

Ⅱ. Phương pháp lắp đặt van bướm nhựa tay gạt

-  Bằng cách xử dụng 2 mặt bích kẹp vào hai bên của Van, sau đó dùng bulong siết chặt ép hai mặt bích vào thân Van. Dưới lực ép của bulong làm cho mặt bích ép chặt vào gioăng làm kín .

Ⅲ. Cơ chế hoạt động của Van bướm nhựa

- Trạng thái Van đóng là khi tay Van một góc 90 độ so với trục của đường ống và song song với thân Van . Làm ngưng dòng chảy  dung môi trong hệ thống đường ống .

•  Trạng thái Van mở  là khi tay Van song song với trục của đường ống và vuông góc với thân Van. Dòng chảy dung môi được thông suốt .
  Ngoài ra , với những mức điều chỉnh khác nhau trên tay Van cũng có thể được mở từng bước để điều tiết lưu lượng dòng chảy
  Cơ chế hoạt động của Van bướm tương tự như Van Bi, Van Cổng . Nhưng Van bướm cho phép đóng ngắt nhanh chóng. Van bướm thường được ưa chuộng vì chúng có giá thành rẻ hơn các thiết kế van khác, trọng lượng nhẹ hơn nên ít cần hỗ trợ hơn.

Ⅳ. Cấu tạo và thông số kỹ thuật của van bướm nhựa PVC

1. Cấu tạo van bướm tay gạt PVC

• Tay gạt : được làm bằng nhựa tổng hợp có độ cứng cao. bên dưới có rãnh hãm để giữ cánh van ở các vị trí đóng mở khác nhau.

• Thân van: được làm hoàn toàn từ chất liệu nhựa nên rất chắc chắn. Có nhiệm vụ liên kết van trên đường ống là bộ phận chịu trực tiếp những tác động của các dòng lưu chất

• Trục van : được làm từ thép không gỉ nối liền từ đầu dưới thân van đến đầu trên thân van là bộ phận truyền lực từ tay gạt xuống cánh van.

• Đĩa van : có dạng hình tròn là nơi tiếp xúc trực tiếp với chất lỏng là bộ phận quyết định chặn hoặc cho dòng lưu chất qua

• Gioăng và vòng làm kín : được làm bằng nhựa EPDM, PTFE, FPM. có nhiệm vụ tạo độ kín, chống rò rỉ nước ra bên ngoài

 2. Thông số kỹ thuật van bướm tay gạt PVC

• Kích cỡ van : D60, D75/76, D90, D110/114, D125, D140, D160/168, D180, D200
• Chất liệu van :  UPVC
• Bộ điều khiển : tay gạt
• Kết nối : mặt bích
• Tiêu chuẩn : JIS, DIN, ANSI, CNS
• Áp lực làm việc : PN10
• Nhiệt độ làm việc : 0℃ - 45℃

Ⅴ. Ưu điểm của van bướm nhựa

• Giá thành rẻ hơn các loại van van bi, van cổng, van bướm inox,..
• Lắp đặt dễ dàng, vận hành đơn giản
• Giảm đáng kể độ mài mòn
• Có kích thước từ nhỏ đến lớn phù hợp cho nhiều loại hệ thống khác nhau
• Chất liệu PVC có độ bền cao, kháng lại các hoá chất ăn mòn, chống va đập tốt, sử dụng được trong nhiều môi trường khác nhau, dễ vệ sinh.
